Resin printen voor modelspoorbouw

Alles wat je moet weten

De achtergrond

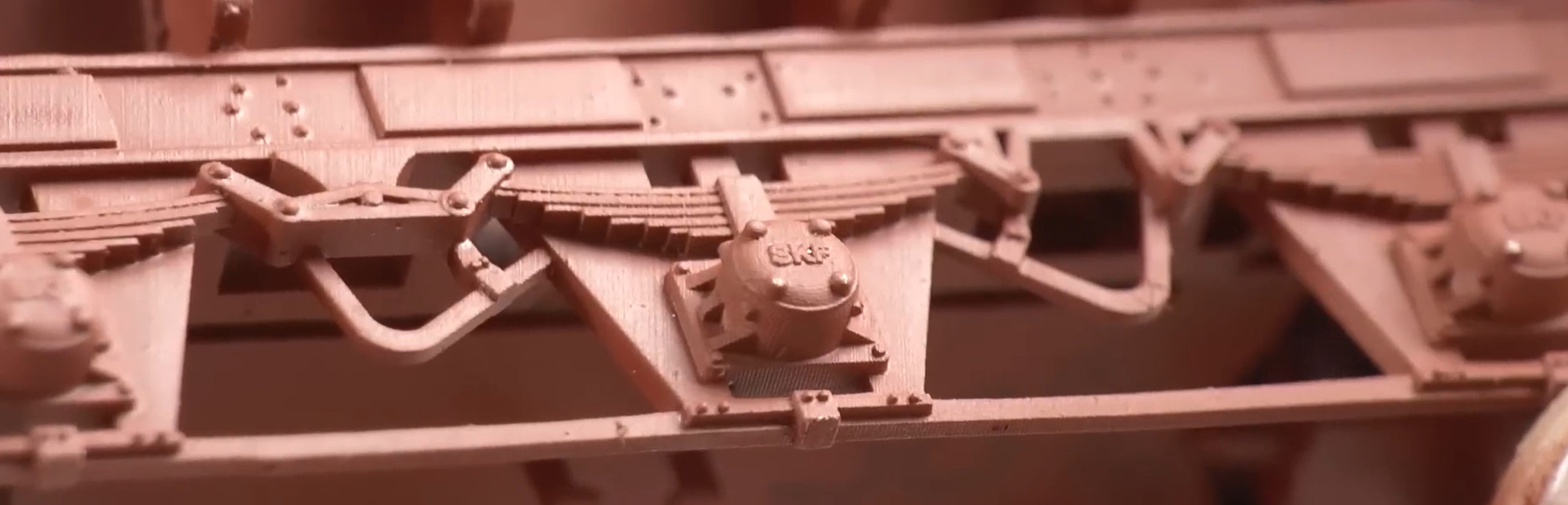

Resin printen is een vorm van 3D-printen waarbij hars wordt uitgehard door bepaalde delen wel of niet te belichten. In theorie kan dit met de resolutie van het LCD-scherm, waardoor je in veel hogere kwaliteit en met veel meer detail kunt printen. Bij filamentprinten (het 3D-printen waarbij kunststof wordt gesmolten en in laagjes wordt neergelegd) kun je geen zeer kleine details aanbrengen en moet je het model na het printen vaak schuren en polijsten om een glad oppervlak te krijgen. Bij resin printen is dit niet nodig. Ik besloot te leren resin printen toen ik deze video zag.

DetailResinPrinten

3D tekenen van een sein

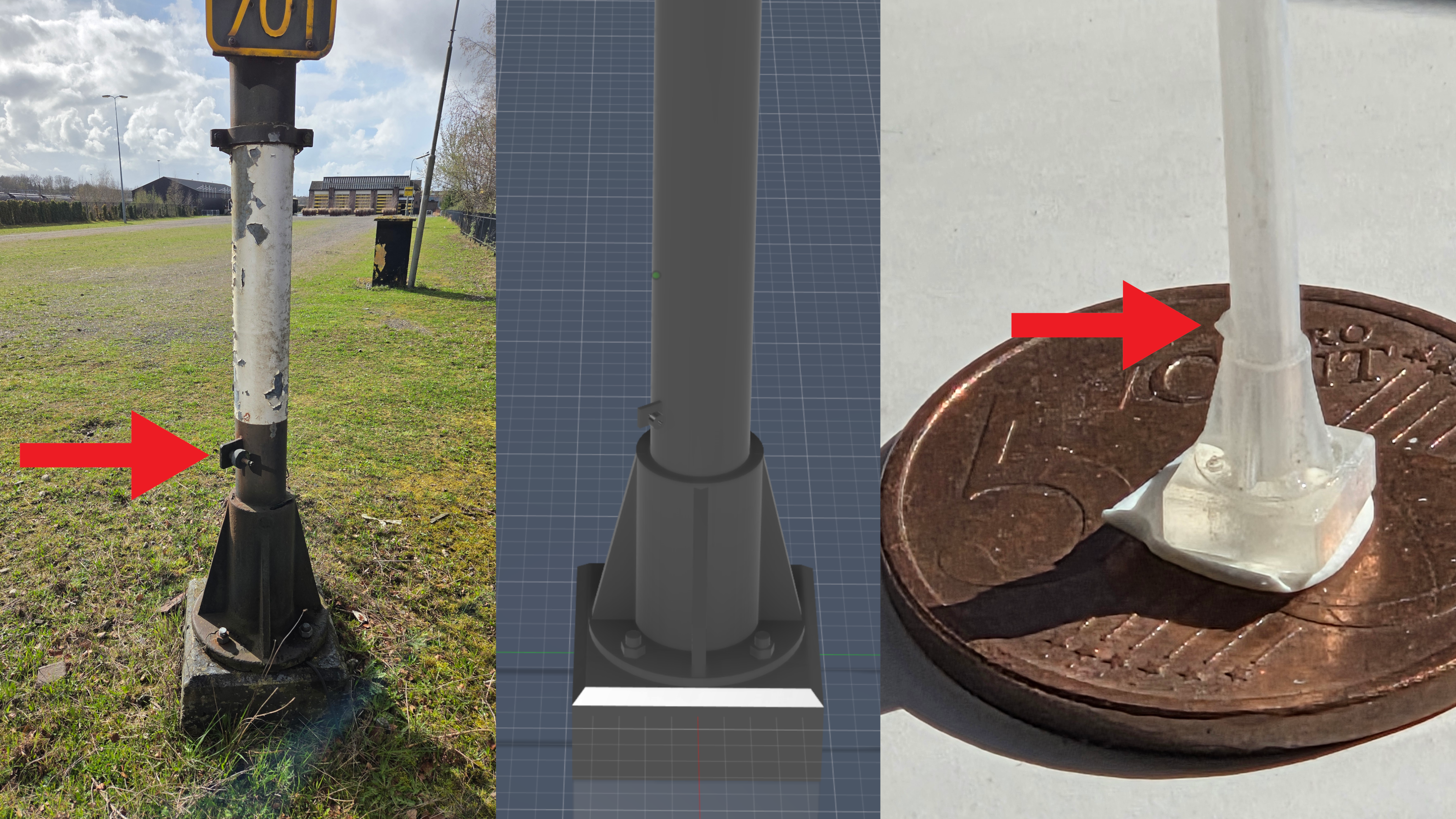

Het 3D tekenen doe ik in Fusion 360 wat voor hobbyisten gratis te gebruiken is! Online zijn tal van uitleg video's maar na een tijdje moet je gewoon beginnen met uitproberen. Een zit verschil tussen schaalgetrouw tekenen en printbaar tekenen. Zo is hieronder een voorbeeld van een sein te zien wat in werkelijkheid aan de voet een elektrische doorslagveiligheid zit, een leuk detail om te tekenen maar niet om te printen.


                                DetailResinPrinten

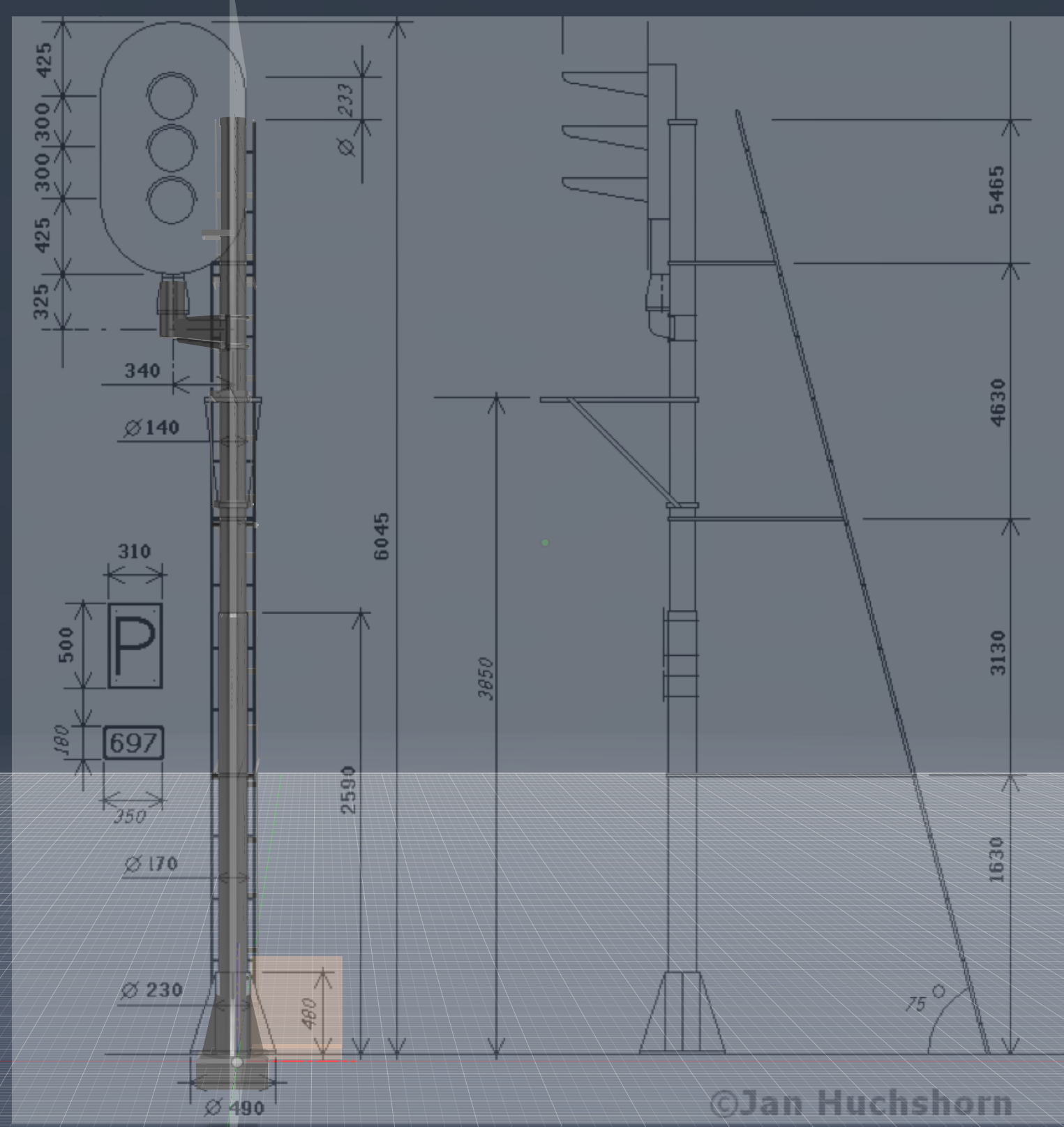

                                Een handig hulpmiddel is de funcite Canvases waar je een bouwtekening afbeelding kan
                                plaatsen (op schaal) om over te trekken met vormen:

                                DetailResinPrinten



                                Wanneer je tevreden bent met je ontwerp is het beste wat je kan doen gewoon printen en
                                zien wat er anders moet.

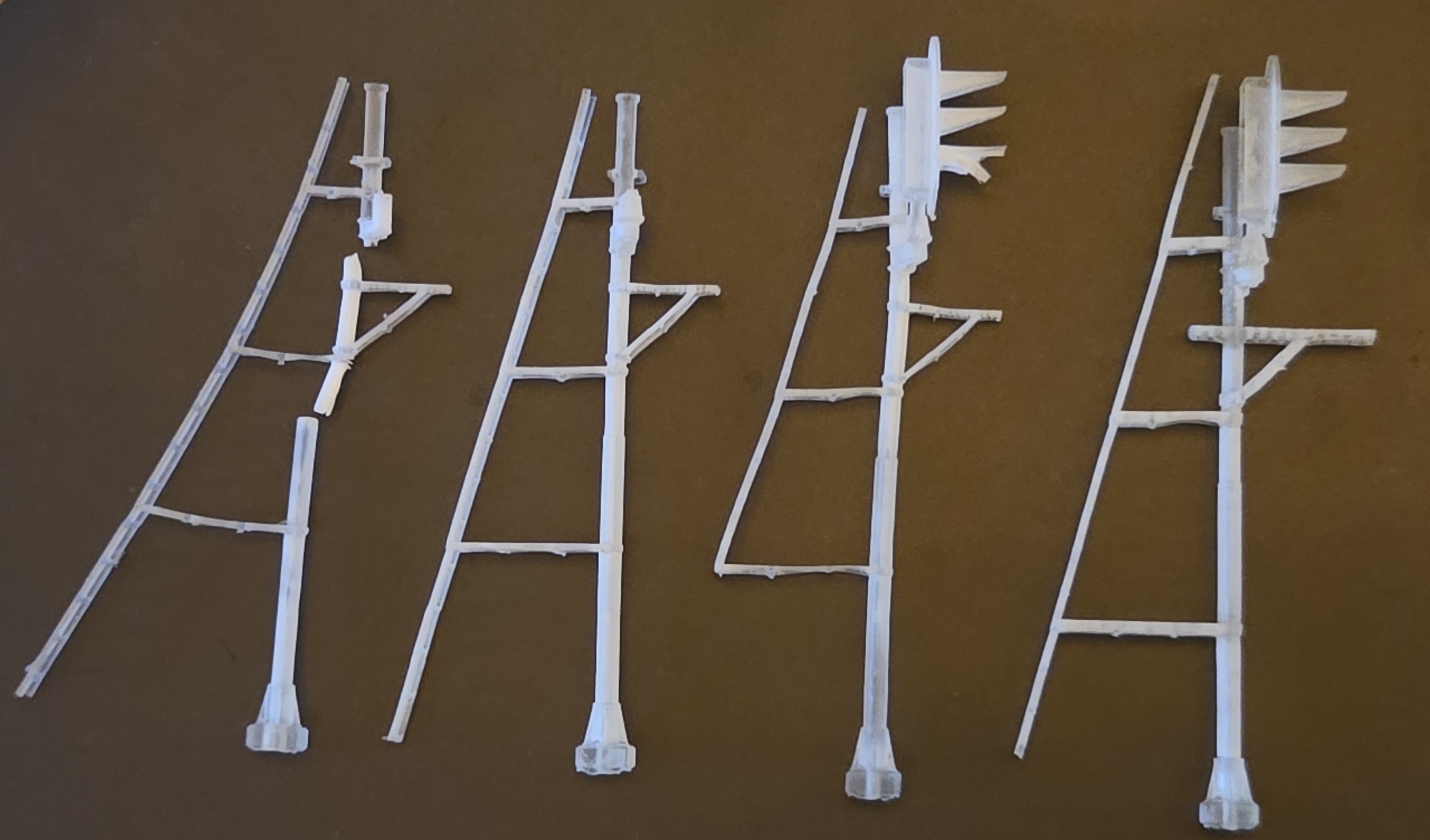

                                Hier is een voorbeeld van een paar revisies waarin de dikte van de mast flinkt verbreed
                                is en waar in de een na laatste versie verschillende kap diktes geprobeerd zijn waarbij de onderste kap mislukt is en dus te dun is.

                                Voortgang

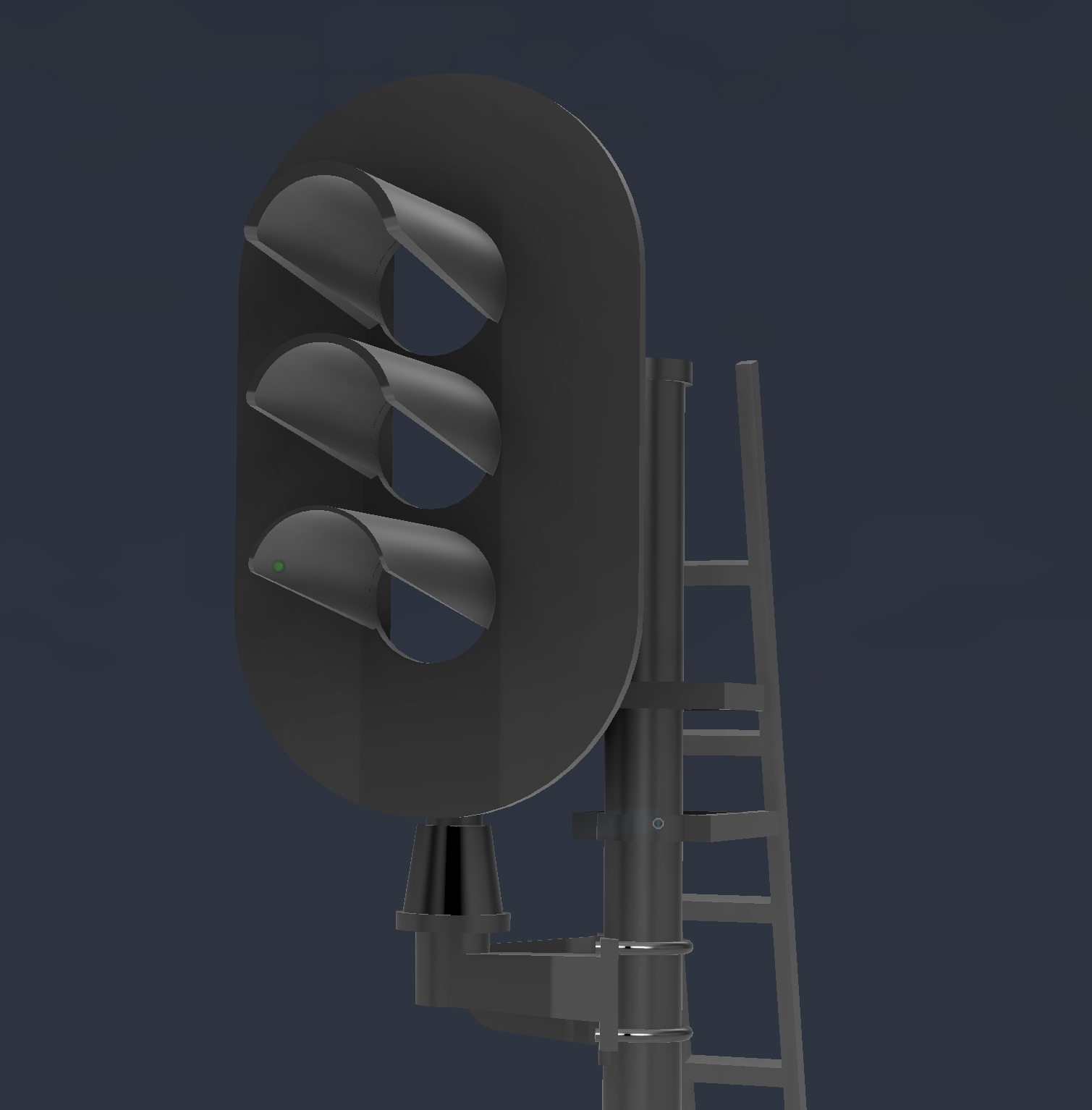

                                verschillende kap dikte

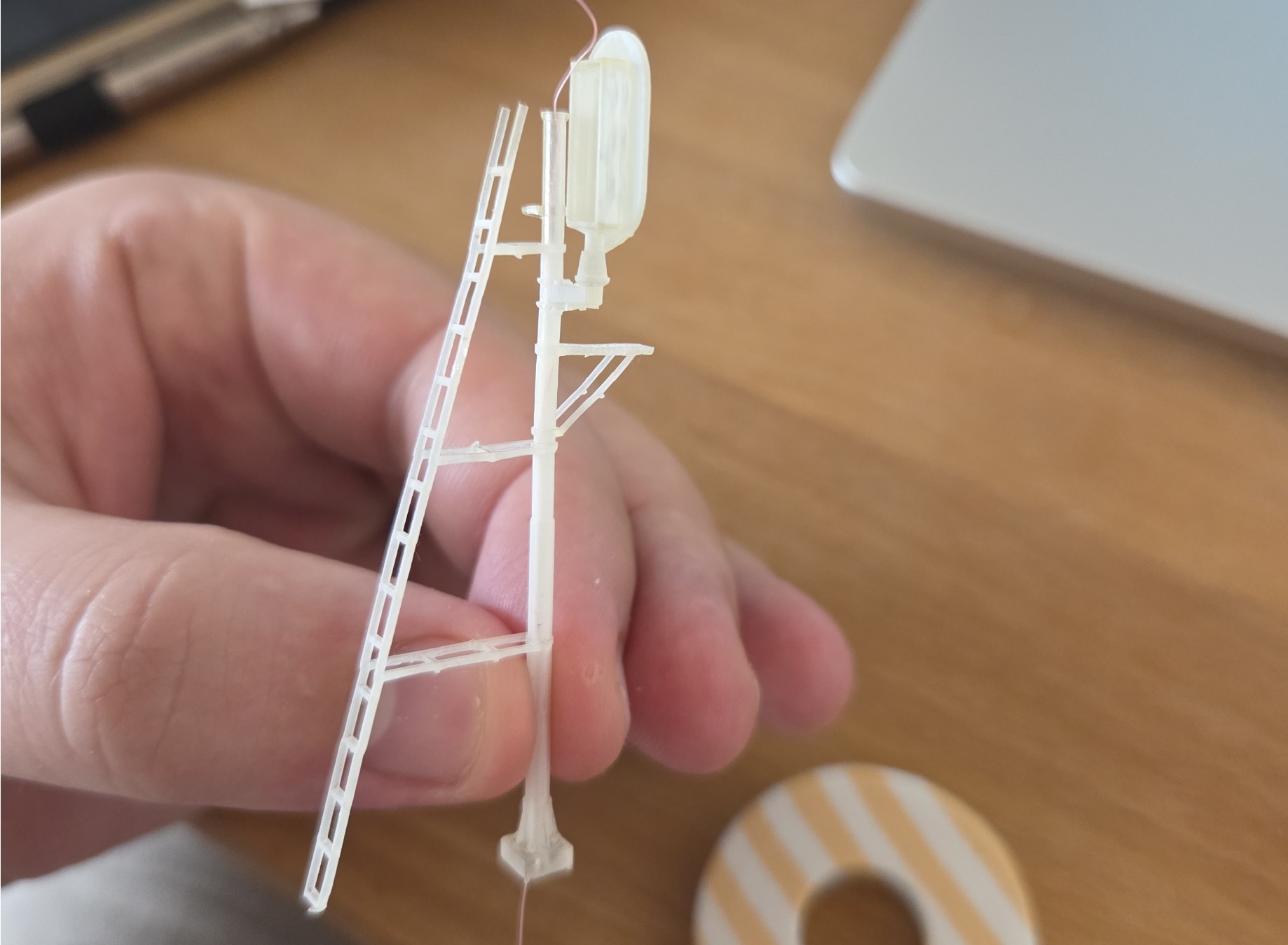

De mast zelf is hol gemaakt om lakdraad erdoorheen te kunnen voeren

                                holle mast







Afzuiging


Resin printers gebruiken vloeibare hars die tijdens het printproces dampen kan
                                    vrijgeven.
                                    Deze dampen bevatten vluchtige organische stoffen (VOC's) die een sterke geur hebben
                                    en
                                    bij langdurige blootstelling hoofdpijn, irritaties of misselijkheid kunnen
                                    veroorzaken.
                                    Een goede afzuiging zorgt ervoor dat deze stoffen direct worden afgevoerd, waardoor
                                    je
                                    werkruimte veel aangenamer en gezonder blijft.


Om van die lucht af te komen is afzuiging slim. Met een simpele PC ventilator, een
                                    PVC
                                    Flexbuis en dit printje is dat zo gefixt.








Waarbij dit de
                                        update
                                        video is met het klik systeem.
